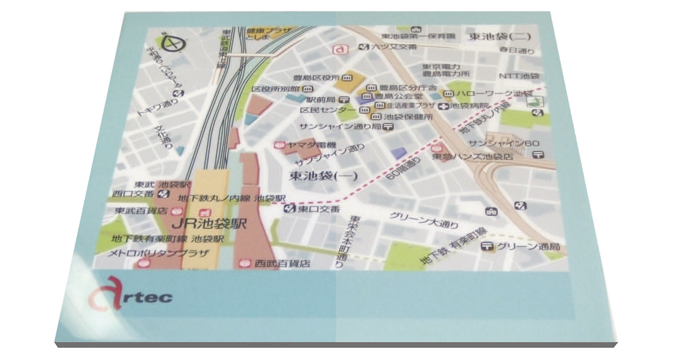

EBパネル(超高耐候性電子パネル)

*現在EBパネルはお取り扱いを休止しております。

高耐久EBパネル
厳しい条件でこそ、価値がある。
電子線硬化型樹脂塗装

EBコーティング

超耐候性
耐候性の促進試験機で5500時間以上遜色なし(サンシャインウェザー・オ・メーター方試験機)
市場実績は9年以上
※2010年以上
従来の屋外用途のサイン・看板と比較し、耐候性を向上させ視認性(経年劣化・退色)の低下を防ぎました。劣化の要因である“紫外線”と“水”から印刷面を守ることで、鮮明なサイン表示を長期間維持します。

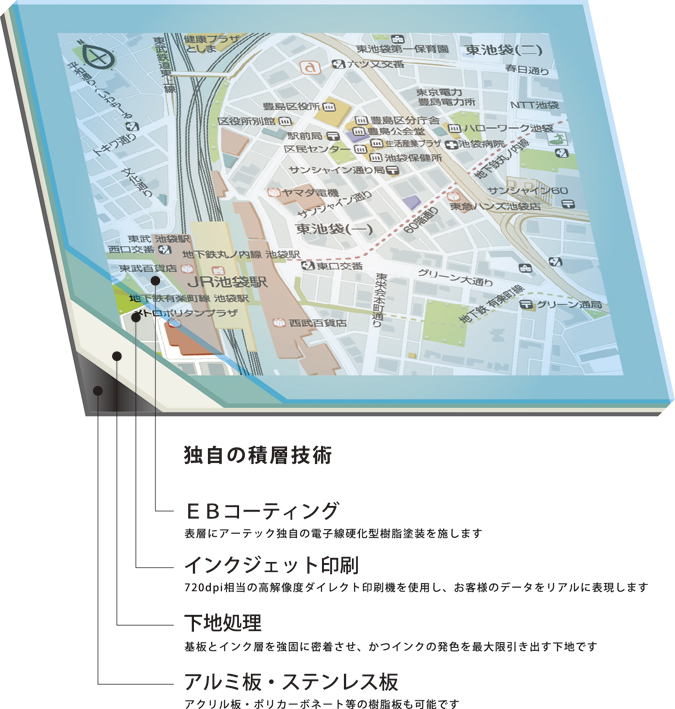

独自の積層技術
EBコーティング
表層にアーテック独自の電子線硬化型樹脂塗装を施します。
インクジェット印刷
720dpi相当の高解像度ダイレクト印刷機を使用し、お客様のデータをリアルに表現します。
下地処理
基盤とインク層を強固に密着させ、かつインクの発色を最大限引き出す下地です。
アルミ板・ステンレス板
アクリル板・ポリカーボネート等の樹脂板も可能です。
耐いたずら書き
インクジェット印刷

ラッカースプレーや油性マジックなどのいたずらや油汚れも、洗浄用溶剤(ラッカーシンナーやベンジン)で白濁することなく簡単に洗浄可能です。

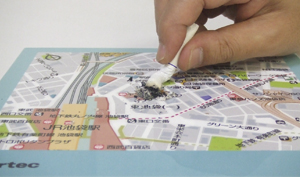

耐タバコ熱
耐タバコ熱

タバコの揉み消しや押付け程度の熱で表層が炭化することはありません。

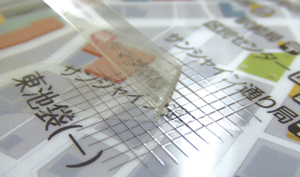

耐剥離性
耐剥離性

EBパネルの積層構造は密着性が高く、剥離しにくいのが特徴です。

EBパネルバージョン
EB標準パネル

EB標準パネル

ウォーターグロス仕上げ
みずみずしい艶と深みのある質感が特徴です。また、この平滑な表面はEBパネルの機能を最大限に発揮します。
ハーフグロス仕上げ
艶感を抑えたマットな質感が特徴です。調和を図る環境においてお選びいただけます。

○素材厚/アルミ板(t1.5~t25.0mm)・ステンレス板(t1.5mm~t25.0mm)
○最大寸法/W1200×H900mm
※上記のサイズを超える場合は分割になります。

断面図
EBコーティング  インクジェット印刷  下地処理  アルミ板・ステンレス板
EB標準パネル
EB点字パネル
EB点字パネル

表示パネルの表層に点字・立体表記を封入し、屋外使用を可能とした健常者・視覚障害者兼用のサインパネルです。

○素材厚/アルミ板(t1.5~t5.0mm)・ステンレス板(t1.5mm~t5.0mm)
○最大寸法/W1200×H900mm
JIS企画に対応できます。
JIS T0921「高齢者・障害者配慮設計指針-点字の表示原則及び点字表示方法-公共施設・設備」
JIS T0922「高齢者・障害者配慮設計指針-触知案内図の表現内容及び形状並びにその表示方法

断面図
EBコーティング  点字・立体表記(立体部厚さ0.1mm~0.8mm)  インクジェット印刷  下地処理  アルミ板・ステンレス板
EBパネルの分割方法と取付方法

EBパネルの分割方法と取付方法

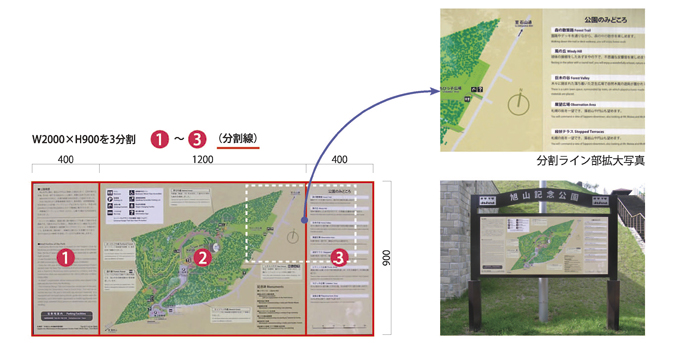

EBパネルの分割方法(1200×900mmを超えるサイズに関して)
EBパネルは、1枚物で製作できるサイズは最大1200×900mmなので、最大サイズを超える寸法が必要なバイは、分割となります。表示面のデザイン段階で分割ラインが目立たないレイアウトを推奨しており、分割数・施工方法はご相談ください。

情報別に分割する場合
仕上がりが自然で分割ラインが目立ちません。
地図部分に分割ラインがかかる場合
地図部分に分割ラインがかかるときは印刷にわずかにズレが生じますのでご了承ください。また、文字部分が分割ラインにかからないよう調整が必要です。
関連商品ラインナップ

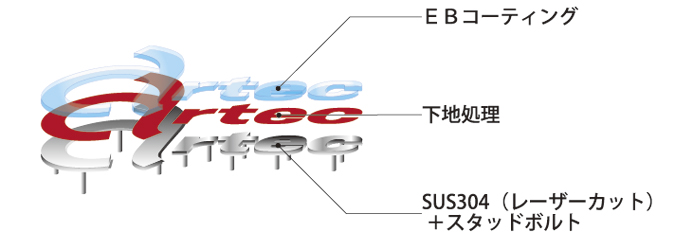

EBメッセージ(レーザー切文字)
EBパネルの耐候性と表現性を活かしたレーザー切り文字です。通常の塗装文字には出来ないグラデーション表現などが可能です。
書体も多数ご用意しておりますのでご相談ください。また、お客様の作成したデータでの製作も承ります。

レーザー切り文字

※レーザーカットの特性上、製作できない場合があります。(幅5mm以下・ハネが多く、細かい明朝体など)
目安として文字高3cm異常が必要です。
【仕様】
○本体/SUS304ピン付
○製作期間/3週間

施工実績EB点字パネル

ユニバーサルデザイン・バリアフリー
城址・動物園・都市公園・自然公園
文化財・モニュメント・自然遺産・海岸域・河川域
公共施設・公共空間・道路
